当前位置：
微光谱应用|钙钛矿太阳能革命的质控关键
更新时间：2025-11-28
点击次数：64
太阳能产业经历了惊人的增长，全球发电量八年内增长了十倍，从1000 TWh到2000 TWh的跨越仅仅用了三年[1]。这一飞跃的背后，是清洁能源的迫切需求和光伏成本的大幅下降共同推动——晶硅电池的价格从20世纪70年代末的每瓦77美元，降至2018年的每瓦0.13美元[2]。
虽然硅基太阳能电池在市场上占据主导地位，然而新一代的钙钛矿太阳能电池，正以其高效率、低成本的优势，成为下一代光伏技术的有力竞争者，引领着一场新的能源革命。
什么是钙钛矿？
钙钛矿并非特指某种矿物，而是一类具有ABX₃晶体结构的化合物总称。最常用的钙钛矿材料是甲胺铅卤化物，其中甲铵代表A，铅代表B，卤素（如溴或氯）代表X。

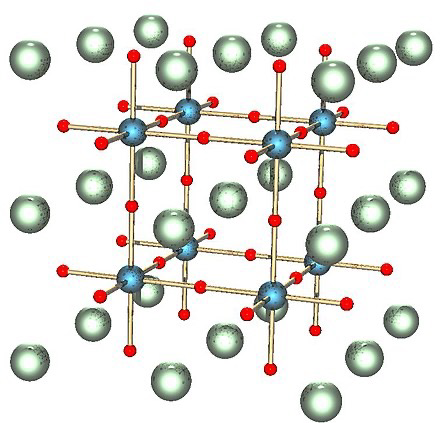

图1：钙钛矿晶体结构
钙钛矿太阳能电池的光电转换效率从2010年前的不足4%跃升至2020年后的25%以上[3]。其材料制备相对简便，应用场景多样，商业化前景广阔。
光谱技术：
钙钛矿产业化的质控关键
与所有新兴技术一样，钙钛矿太阳能电池从实验室走向大规模产业化，必须克服一个核心挑战：如何保证产品性能的一致性与可靠性。
钙钛矿电池的核心功能层是一层纳米级的钙钛矿薄膜，其厚度、均匀性直接决定了器件的最终效率与长期稳定性。任何微小的工艺偏差都可能导致薄膜出现缺陷，从而影响电池性能。因此，建立一套快速、精准、无损的质量监控方法，是推动钙钛矿技术产业化的关键所在。
光谱技术为此提供了一种理想的解决方案。钙钛矿材料在近红外波段具有独特的反射特性，通过分析 900-1700 nm 波长范围内的光谱数据，可以评估钙钛矿薄膜的厚度、缺陷和杂质等关键质量信息。
实验验证：
反射探头与积分球技术对比
为验证光谱技术在钙钛矿薄膜质控中的有效性，我们设计并实施了一项对比实验，考察了两种核心采样附件：反射探头与积分球。
反射探头：其优势在于能够精确控制测量点，并灵活调整测量距离和角度，非常适合实验室中对特定问题点进行精细分析。
积分球：宽的端口可对较大面积进行表征，并保持恒定的测量距离和90°测量角，从而获得重复性更高的数据，非常适合制造环境中的快速质量检查。
实验装置:
光谱仪：NR1.7
光源：卤钨灯
光纤：600 µm NIR
采样附件：400 µm NIR反射探头/积分球
样品：四块工艺参数略有不同的钙钛矿板

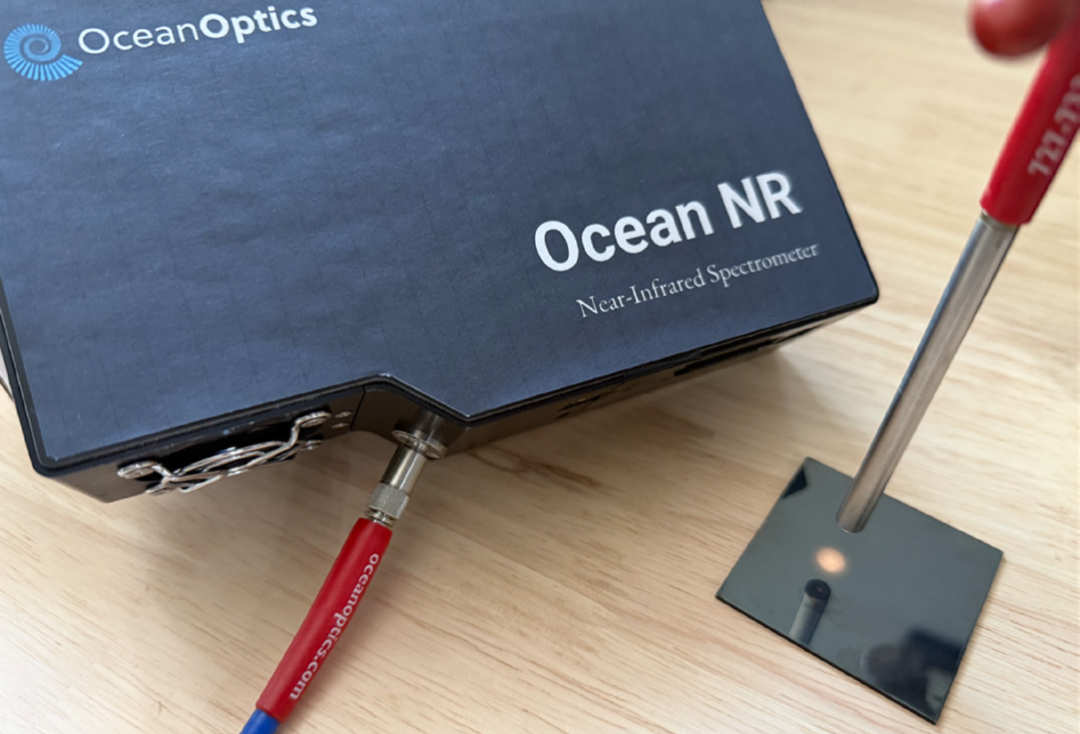

图2：使用反射探头分析钙钛矿板
实验结果:
我们考察了四块工艺参数略有不同的钙钛矿板。通过反射探头测量发现，所有样品在900-1700 nm波段均呈现出可重复的正弦波动趋势，且样品1相较于其他三个样品表现出明显的“蓝移”现象，表明光谱对工艺参数的变化高度敏感。

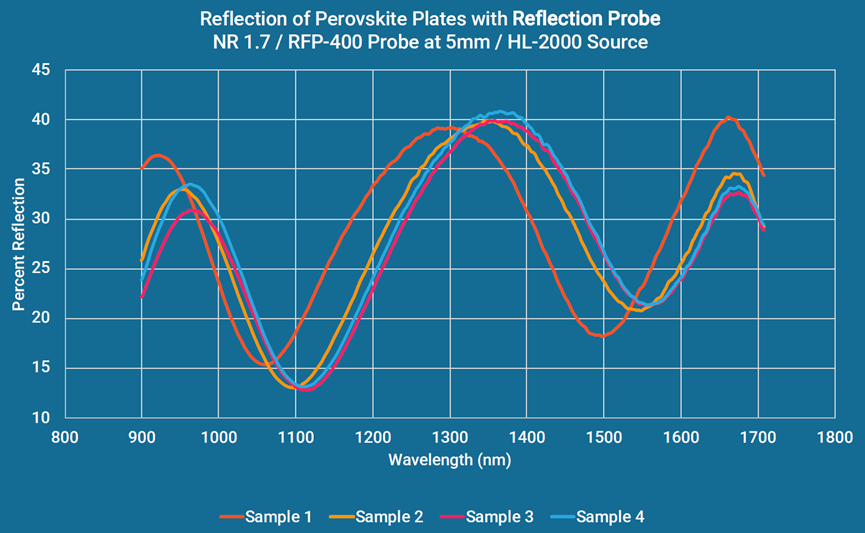

图3：使用反射探头分析钙钛矿板的光谱响应曲线
随后，我们采用积分球对同一样品组进行测量。结果证实，同样观察到了上述趋势，验证了两种方法都是有效的。但积分球测得的曲线更为平滑，后三个样品的数据分布也更为集中，这也印证了积分球测量重复性更高的优势，凸显了其在生产质量控制（QC）环境中的应用价值。

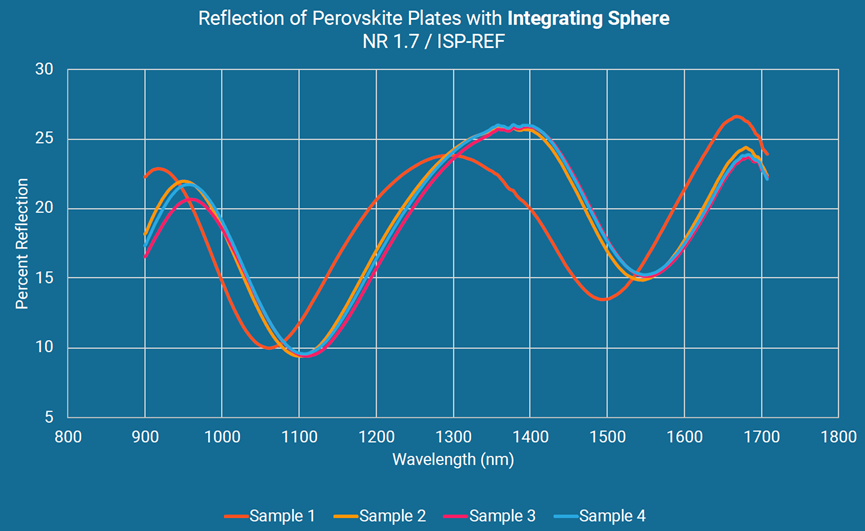

图4：使用积分球分析钙钛矿板的光谱响应曲线
实验结论:
实验表明光谱技术是监控钙钛矿薄膜质量的有效工具。通过分析光谱特征的位置和偏移，制造商可以精确调控薄膜厚度、识别缺陷并优化整体性能。
我们的小型光谱仪（如本实验使用的NR1.7）兼具实验室所需的紧凑性与生产线所需的坚固性，确保了在研发与生产两种场景间切换时，能够获得一致且有意义的结果，无需为大型定制系统进行复杂的数据转换。
随着钙钛矿太阳能电池技术的不断成熟，光谱技术将在确保其产品质量、加速产业化进程中扮演越来越重要的角色。它不仅是一种检测工具，更是连接实验室创新与规模化生产的桥梁。
参考文献
-
https://www.pv-tech。。ｏｒｇ/ember-global-solar-generation-exceeds-2000twh-2024/
-
“PriceQuotes”. pv.energytrend.com. Archived fromthe original on 30 June 2014. Retrieved 26 June 2014.
-
Kojima, Akihiro; Teshima, Kenjiro; Shirai, Yasuo;
Miyasaka, Tsutomu (May 6, 2009)“OrganometalHalide Perovskites as Visible-Light Sensitizers for Photovoltaic Cells”. Journal of the American Chemical Society. 131 (17): 6050–6051.Bibcode:2009JAChS.131.6050K. doi:10.1021/ja809598r. PMID 19366264.
